SUMMA-SUMPERK Gyártóüzemi tisztítóberendezések WIP-MCL-Kombi

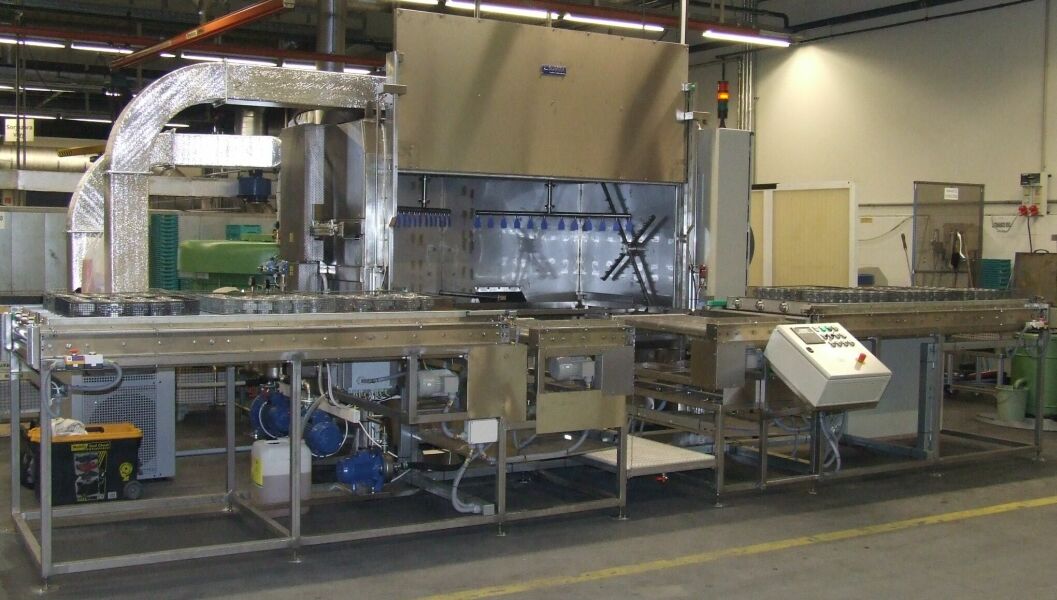

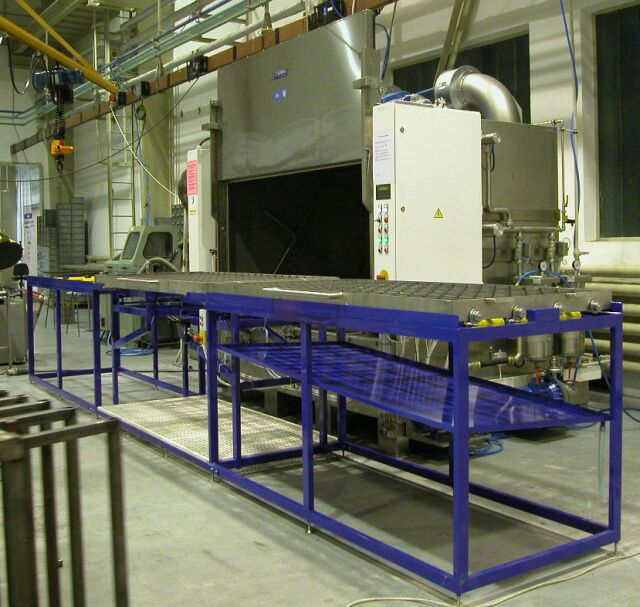

WIP Zsírtalanító gép, mosótér körül mozgó zuhannyal

A gépet nagy méretû, vagy nagy mennyiségû alkatrész felületi kezelésére használják a gépiparban. Az alkatrészek felülete egy munkaciklusban zsírtalanításra, vagy foszfátozásra kerül, melyet öblítés majd szárítás követ. A gép nyomás alatti permetezés elvén mûködik. Az alkatrészeket egy a KAMRÁBÓL a gép elé tolt mozgó rostélyra helyezzük. A rostély kamrába helyezése és az ajtó lezárása után a munkafolyamat automatikus. Az alkatrészek felülete forró zuhannyal van zsírtalanítva vagy foszfátozóval fürdetve, majd öblítõ folyadékkal zuhanyozva minden irányból. A zuhanyozó rendszert egy 120°-ban, vízszintes tengely körül mozgó keret képezi két zuhanyzó csõvel a munkaterület alján és tetelyén. A gépet szalagos olajleválasztóval látták el, amely növeli a tisztító folyadék élettartamát. Gépek nagy munkateljesítményel, üzembisztonsággal jeleskednek, optimális méretekkel, egyszerû kezeléssel, környezetkímélõ és gazdaságos üzemeltetéssel.

TÍPUS

WIP 2000

Gép mosótér méretei

2000x900x600

Gép mosási tömege

250 ÷ 600 kg

Elektromos táplálás

57 kW, 3x400 V, 50 Hz

Táplevegõ

0,6 MPa

Mosófolyadék fûtés

4x6 kW

Öblítõ folyadék fûtés

4x6 kW

Szárító levegõ fûtés

2x13 kW

Mosofolyadék menny.

500 ÷ 1200 liter

Öblítõ folyadék menny.

700 ÷ 1200 liter

Fürdõ hõmérséklet

Max. 60°C

Szárító hõmérséklet

Max. 120°C

Szórófej nyomás

0,5 MPa

Mosó szivattyú telj.

2x150 l/min

Öblítõ szivattyú telj.

2x150 l/min

Géptömeg

2570 kg

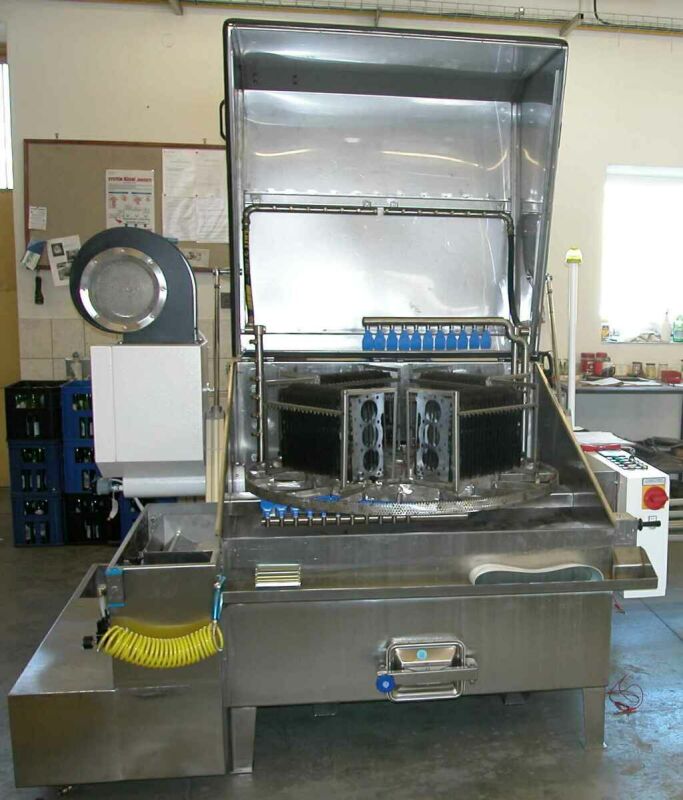

MCL Karusszeles zsírtalanító gép család

Ez a gép széleskörû felhasználásra ad lehetõséget a gépipari termelésben az alkatrészek zsírtalanításánál és az alkatrészek tisztításánál karbantartás esetén. A több munkafázissal rendelkezõ tipusok nagy sikerrel alkalmazhatók alkatrészek foszfátos felületi kezelésére is, porfestés felvitele elõtt. A gép nyomás alatti permetezés elvén mûködik, vagyis az alkatrész felülete a mûvelettõl függõen forró zsírtalanító, foszfátozó, öblítõ, víztelenítõ folyadékkal van permetezve minden irányból. Az alkatrészek egy kosárban vannak elhelyezve, mely egy függõleges tengely körül forog. A több munkafázissal rendelkezõ tipusoknál (MCL/S és MCL/OS) a továbbiakban szárítás is bekövetkezik, vagy pedig öblítés és szárítás egy munkafázisban. A munkafázisok automatikusan követik egymást egy elektronikus vezérlõegység segítségével. A gépek rozsdamentes acélból készülnek. Minden egyes gép szalagos olajleválasztóval van ellátva, amely növeli a munka-folyadék (tisztító, öblítõ folyadék) élettartamát. Fém törmelék (forgács és köszörûpor) esetére a gépek felszerelhetõk mágneses szeparátorral vagy szedimentációs felfogó szûrõkkel. A gép öblítõ részénél folyadékos zacskós szûrõvel látták el a nyomás alatt álló részben. Gépeink nagy munkateljesítmenyel rendelkeznek, valamint nagy üzembiztonsággal, kis méretekkel, egyszerû kezeléssel, környezetkímélõ és gazdaságos üzemeltetéssel.


Gépek Tipusa

MCL

MCL/C

MCL/S

MCL/OS

gép max. mérete

1130x500 (800)

1130x500 (800)

1130x500 (800)

1130x500 (800)

gép tömege

250 kg

250 kg

250 kg

250 kg

gép töltött tömege

420(520) kg

480(580) kg

450(550) kg

520(620) kg

gépalap méretei (szélesség x hossz)

1450x1650

1450x2100

1800x1650

1900x2000

gép magassága

1200 (1500)

1200 (1500)

1200 (1500)

1430 (1730)

Elektr. Teljesítmény

15,5 kW

19 kW

15,5 kW

16 kW

Elektr. Teljesítmény öblítö tartályal

-

-

-

28 kW

Fürdõ fûtés (mosó,öblítõ)

2x6 kW

2x6 kW

2x6 kW

2x6 kW

Szárító levegõ fûtés

-

-

13,5 kW

13,5 kW

Öblítõtartály

300 l

300 l

300 l

300 l

Fürdõ hõfoka szabályozott

Max. 60°C

Max.60°C

Max.60°C

Max.60°C

Szárító levegõ hõmérséklete

-

-

Max.120°C

Max.120°C

Porlasztó nyomás

0,28 MPa

1,04 MPa

0,28 MPa

0,28 MPa

Szivattyú teljesítmény

2x70 l/perc

2x70 l/ perc

2x70 l/ perc

2x70 l/ perc



KOMBI Zsírtalanító gép forgódobos és karusszeles



A gépet alkatrészek felületi kezelésére használják a gépiparban. Az alkatrészek felülete egy munkaciklusban zsírtalanítva, vagy foszfátozva van, melyet öblítés, majd szárítás követ. Ez elektronikus úton vezérelt folyamat. A gép kamrájába az alkatrészeket vagy kosárral, vagy csak a KARUSZEL-re rakják be. A kosár a vízszintes tengelye körül pörög, amíg a KARUSZEL a függõleges tengelye körül forog. Az alkatrészek felülete forró zuhannyal van zsírtalanítva vagy foszfátos fürdõben, majd öblítõ folyadékkal zuhanyozva minden irányból. A gép rozsdamentes acélból készül. A levegõ melegítése elektromos, de kivitelezhetõ közvetett gázmelegítéssel is. A gépet szalagos olajleválasztóval látták el, amely növeli a munka-folyadék (tisztító folyadék) élettartamát. Gépeink nagy munkateljesítményel, üzembisztonsággal, kis méretekkel, egyszerû kezeléssel, környezetkímélõ és gazdaságos üzemeltetéssel jeleskednek. Legnagyobb elõnyei közé tartozik a minõségi egyenletes felület kezelés, különösen tagolt alkatrészeknél.



TÍPUS

KOMBI 1200

KOMBI 1200/P

Kosár mérete

650x750x1200

650x750x1200

Gép karusszel mérete

1150x800

1150x800

Gép max. tömege

200 kg

200 kg

Elektr. Táplálás

40 kW, 3x400V, 50Hz

22 kW, 3x400V, 50Hz

Levegõ nyomás

0,6 Mpa

0,6 MPa

Fürdõ fûtés

2x6 kW

2x6 kW

Öblítõ fûtés

2x6 kW

2x6 kW

Szárító fûtés

2x13,5 kW

Gáz 35 kW

Fürdõ tartály

300 l

300 l

Öblítõ tartály

500 l

500 l

Fürdõ, öblítõ hõmérséklet

Max. 60°C

Max.60°C

Szárító hõmérséklet

Max.120°C

Max.105°C

Porlasztó nyomás

0,5 MPa

0,5 MPa

Fürdõ szivattyú teljesítmény

2x150 l/min

2x150 l/min

Öbltõ szivattyú teljesítmény

2x150 l/min

2x150 l/min

Gép tömege

2300 kg

2300 kg
